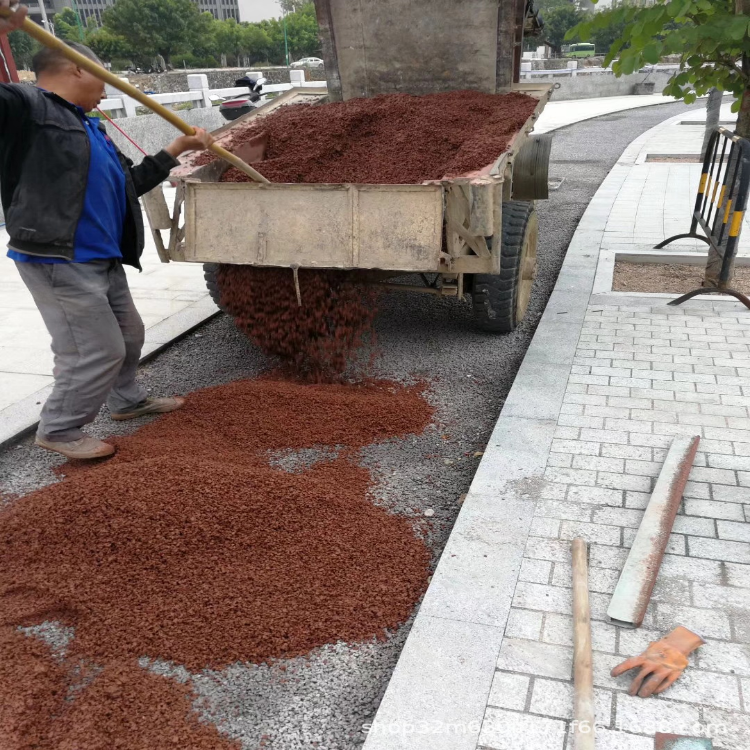

透水混凝土在滿足強度要求的同時，還需要保持一定的貫通孔隙來滿足透水性的要求，因此在配制時除了選擇合適的原材料外，還要通過配合比設計和制備工藝以及添加劑來達到保證強度和孔隙率的目的。透水混凝土由骨料、水泥、水等組成，多采用單粒級或間斷粒級的粗骨料作為骨架，細骨料的用量一般控制在總骨料的 20% 以內；水泥可選用硅酸鹽水泥、普通硅酸鹽水泥和礦渣硅酸鹽水泥；摻合料可選用硅灰、粉煤灰、礦渣微細粉等。投料時先放入水泥、摻合料、粗骨料，再加入一半的水用量，攪拌 30s ；然后加入添加劑（外加劑、顏料等），攪拌 60s；最后加入剩余水量，攪拌 120s 出料
